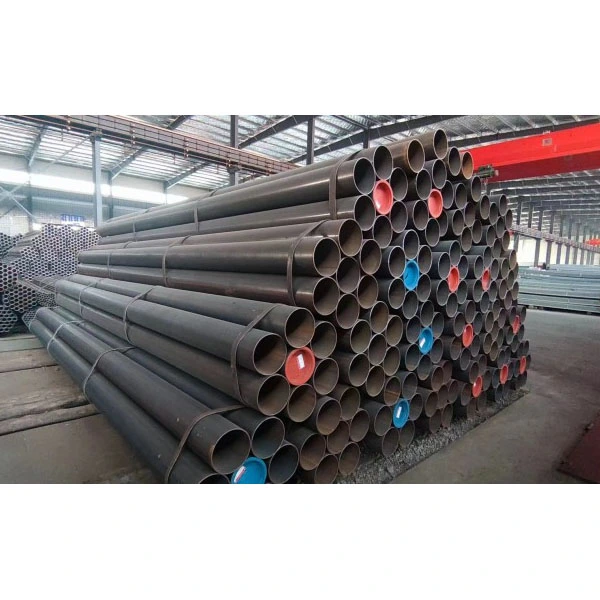

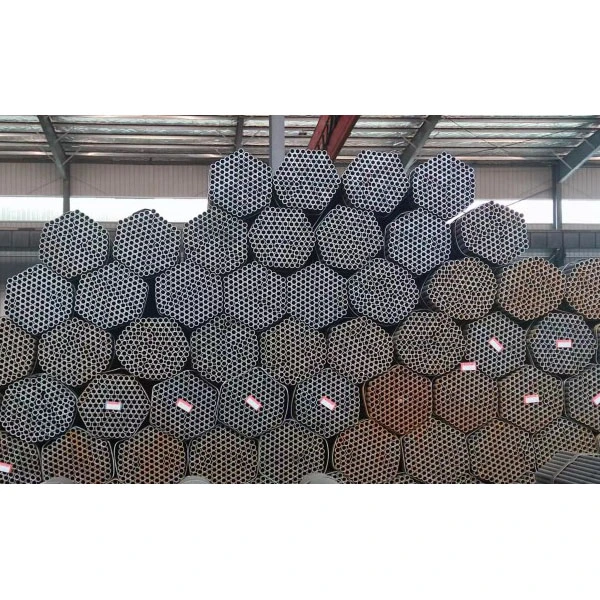

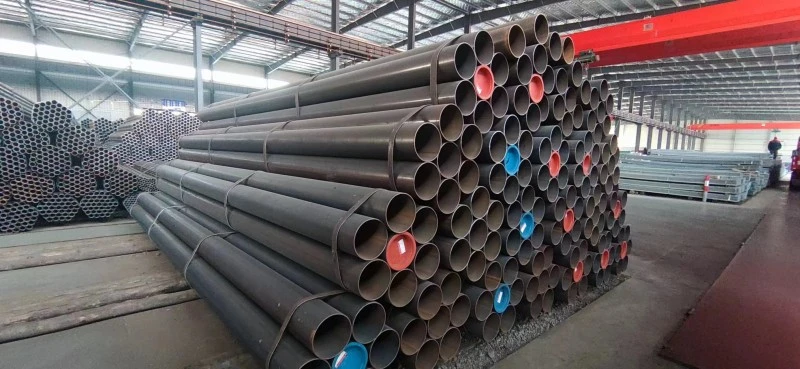

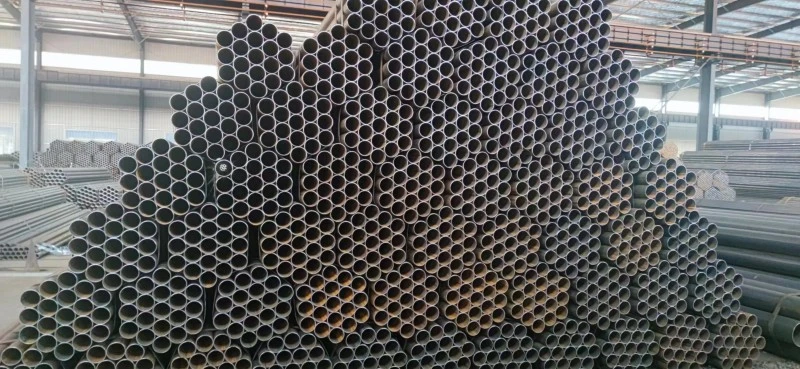

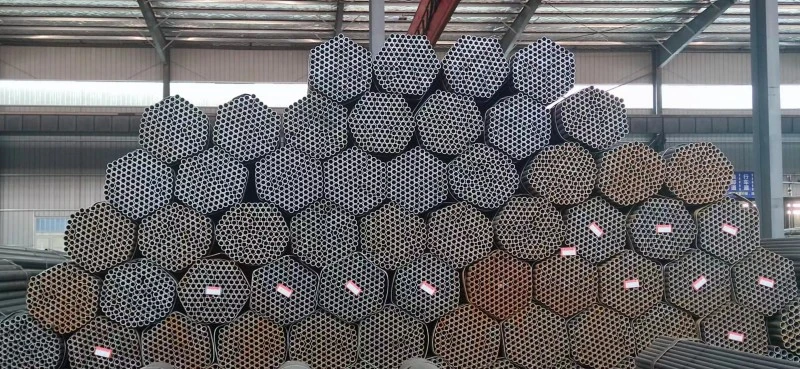

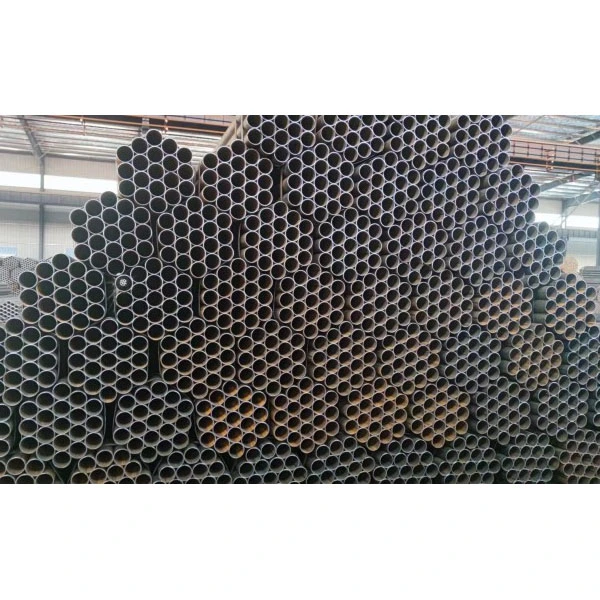

Tubo de aço soldado longitudinal de parede fina

O tubo de aço soldado longitudinal de parede fina Zhongtian é um tubo de aço leve feito de tira de aço ou placa de aço como material de base, laminado e depois soldado ao longo de uma única solda longitudinal.

- Espessura da parede: 1,0–6 mm

- Diâmetro externo: Φ20–Φ610 mm (especificações comuns Φ33–Φ426 mm)

Comprimento padrão: 6 metros, 12 metros, comprimentos personalizados também disponíveis

- Processo central: Soldagem por resistência de alta frequência (ERW/HFW)

- Padrões: GB/T 3091-2025, GB/T 13793-2016, ASTM A53

Materiais comuns e propriedades mecânicas

O tubo de aço soldado longitudinal de parede fina é feito de aço carbono de alta qualidade, equilibrando resistência estrutural e desempenho de processamento:

1 Q195: Resistência ao escoamento ≥ 195 MPa, adequado para andaimes, guarda-corpos e tubulações de água de baixa pressão

2 Q215A/B: Resistência ao escoamento ≥ 215 MPa, usado principalmente para transporte de fluidos e tubos estruturais em geral

3 Q235B: Limite de escoamento ≥ 235 MPa MPa, o mais versátil, amplamente utilizado em aplicações de construção, abastecimento de água e drenagem e transmissão de gás.

4 Q355B: Resistência ao escoamento ≥ 355 MPa, adequado para estruturas portantes e fabricação de equipamentos mecânicos.

Processo de Produção

Como fabricante profissional, a Zhongtian adota um processo de produção de precisão totalmente automatizado:

1. Desenrolamento → Nivelamento → Corte de borda

2. Processo de conformação: Equipado com 7–9 conjuntos de rolos gradientes, rolando e formando gradualmente para evitar problemas de concentração de tensão.

3. Soldagem de alta frequência: Frequência de trabalho de 100–500 kHz, a borda em branco do tubo é instantaneamente aquecida a 1300–1500 ℃ para atingir a fusão e, em seguida, a ligação metalúrgica é concluída por rolos de extrusão. A soldagem não requer metal de adição.

4. Remoção do cordão de solda → Recozimento de média frequência para alívio de tensão → Dimensionamento e endireitamento

5. Corte no comprimento → Teste de desempenho → Tratamento anticorrosivo → Embalagem do produto acabado

- Velocidade de soldagem: 20–30 m/min, até 60 m/min

- Resistência da solda: Não inferior a 90% da resistência do material base

- Tolerâncias dimensionais: erro de diâmetro externo ±0,5 mm, uniformidade de espessura de parede ≥98%

Principais vantagens

1. Leve e econômico: 20% a 30% mais leve que tubos de aço sem costura com as mesmas especificações, reduzindo os custos gerais em 15% a 25%.

2. Dimensões precisas: Superfície lisa do tubo, controle de tolerância rigoroso, excelente desempenho de dobra a frio e soldagem e instalação conveniente.

3. Alta capacidade de produção: Rápida velocidade de soldagem, contando com a capacidade de produção em grande escala da fábrica, permitindo fornecimento rápido e em grande volume.

4. Soldas estáveis: Distribuição simples de tensões em uma única costura reta, menos propensa à superposição de tensões, resultando em melhor resistência à fadiga.

Sistema de Controle de Qualidade

Testes rigorosos ao longo de todo o processo para garantir a segurança do produto:

- Teste hidrostático completo: Pressão de teste 2,5 MPa, retenção de pressão por 1 minuto sem vazamento

- Testes não destrutivos: testes de correntes parasitas e cobertura de testes ultrassônicos

- Testes mecânicos: realização de vários testes, incluindo testes de achatamento, alargamento e tração

- Rastreabilidade total: retenção de relatórios de materiais, números de lote de fornos e registros de produção em lote.

Principais áreas de aplicação

Os tubos de aço soldados longitudinais de parede fina são adequados para vários transportes de fluidos de baixa pressão e aplicações estruturais leves:

1. Construção Civil: Vigas e colunas de estrutura de aço, andaimes, suportes de parede cortina, corrimãos

2. Engenharia Municipal: Tubulações de abastecimento de água e drenagem, transmissão de gás de baixa pressão, tubulações de sprinklers contra incêndio

3. Agricultura e conservação da água: tubulações de irrigação, tubulações de bombas de poços profundos, tubulações de tratamento de água

4. Máquinas e Indústria Leve: Rolos transportadores, carcaças de motores, tubos para móveis, equipamentos de ginástica

5. Energia e comunicação: tubos de proteção de cabos, tubos de conduíte, suportes de bandeja de cabos

Caso de aplicação do mundo real

Um grande projeto de complexo comercial em Xangai (2024)

Requisitos do projeto: Adquira 12.000 metros de tubo Q235B de Φ48×3,0 mm para uso como andaimes e tubos de suporte de parede cortina, em conformidade com o padrão GB/T 3091. Os tubos devem ser leves, dimensionalmente precisos e galvanizados por imersão a quente para proteção contra corrosão.

Solução Zhongtian: Utilizando tecnologia de soldagem por resistência de alta frequência para produzir tubos de aço soldados longitudinais de parede fina com espessura de revestimento de zinco não inferior a 30 micrômetros.

Efeitos de aplicação

1. Em comparação com tubos de aço sem costura, os custos gerais de aquisição são reduzidos em 22%;

2. A tolerância do diâmetro externo é controlada dentro de ±0,3 mm, resultando em zero produtos não conformes durante a aceitação no local;

3. As extremidades dos tubos padronizadas melhoram a eficiência da instalação em 30%;

4. Nos cinco anos desde o seu comissionamento, os tubos não mostraram sinais de ferrugem, deformação ou danos de solda.

Perguntas frequentes

Q1: Que pressão os tubos de aço soldados com costura reta de paredes finas Zhongtian podem suportar?

R: Este produto foi projetado para pressões ≤2,5 MPa, atendendo às necessidades de abastecimento de água, fornecimento de gás, fornecimento de ar comprimido e aplicações estruturais convencionais. Não é recomendado para aplicações de alta pressão ou temperaturas superiores a 450°C.

Q2: Como Zhongtian garante a qualidade e confiabilidade da solda?

R: Usamos soldagem por resistência de alta frequência e controlamos rigorosamente todos os parâmetros do processo, alcançando uma resistência de solda de mais de 90% do material base. Todos os produtos acabados passam por testes 100% hidrostáticos, bem como testes não destrutivos de correntes parasitas e ultrassônicos, e somente aqueles que passam são enviados.

Q3: Quais são os prazos de entrega padrão e serviços de personalização para nossos produtos?

R: Para especificações padrão de 6 metros e 12 metros, o prazo de entrega é de 7 a 10 dias. Comprimentos personalizados de 1 a 18 metros estão disponíveis mediante solicitação. Também fornecemos galvanização por imersão a quente, revestimento epóxi para proteção contra corrosão e serviços de processamento de extremidades de tubos, como chanfro, rosqueamento e fabricação de flanges. Aceitamos pequenos pedidos de teste e grandes pedidos em grandes quantidades.
