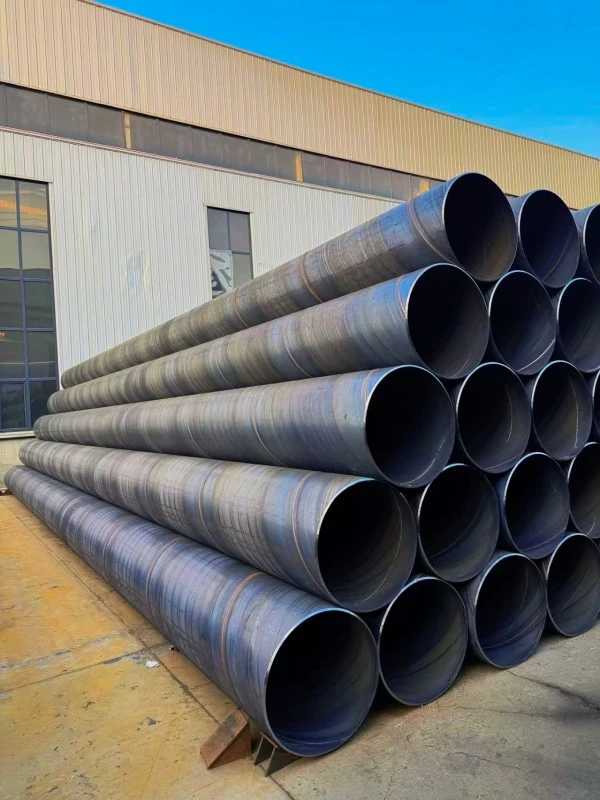

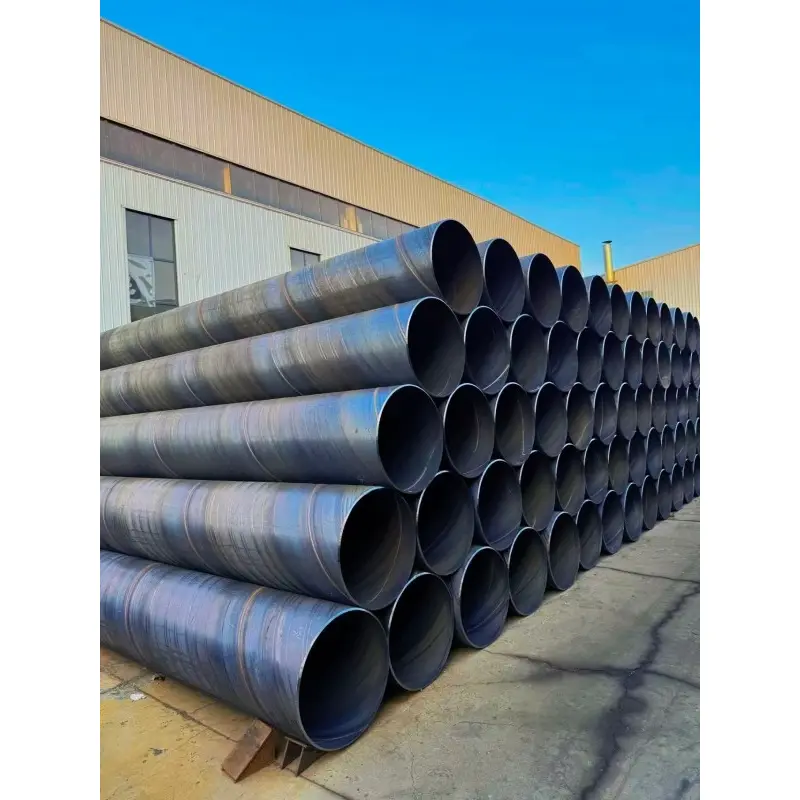

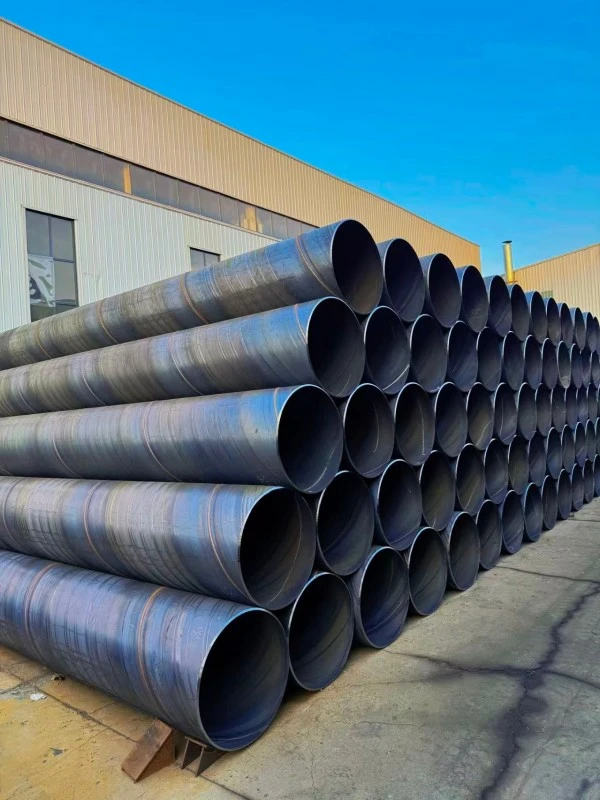

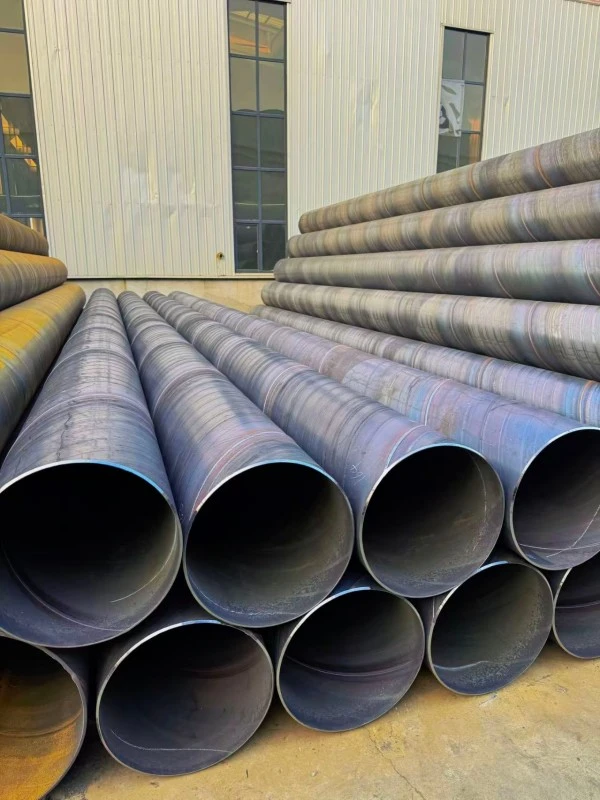

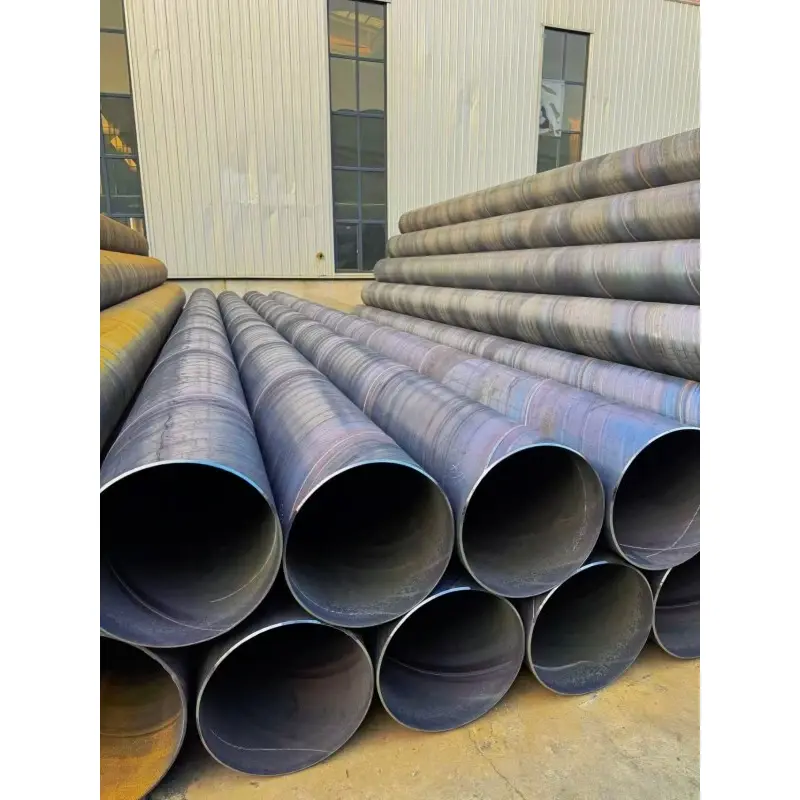

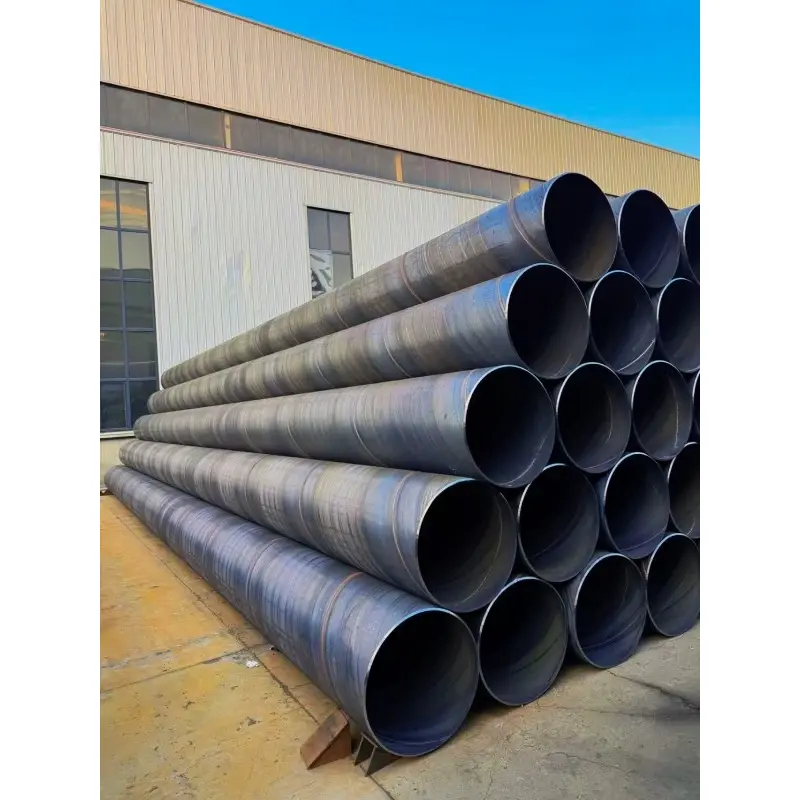

Tubo de aço soldado em espiral de grande diâmetro

O tubo de aço soldado em espiral de grande diâmetro é produzido usando tiras de aço laminadas a quente como matéria-prima. Através de formação de espiral contínua, soldagem por arco submerso de dupla face interna e externa, testes não destrutivos e testes de pressão hidráulica, a tira de aço é transformada em um tubo de aço soldado de grande diâmetro.

O produto é projetado principalmente para projetos que exigem grande capacidade de transporte, instalação de tubulações de longa distância e aplicações estruturais de grande diâmetro.

Na indústria de tubos de aço, o diâmetro externo ≥820 mm (DN800) é geralmente considerado de grande diâmetro. Tubos com diâmetro de φ1420 mm e acima são comumente classificados como tubos de aço de diâmetro ultragrande.

As principais características do tubo de aço SSAW de grande diâmetro incluem capacidade de fabricação de grande diâmetro, distribuição equilibrada de tensões, forte resistência à deformação, alta eficiência de transporte e adequação para projetos de engenharia de grande escala.

Especificações Técnicas

Vantagens do tubo de aço SSAW de grande diâmetro

1. Excelente capacidade de fabricação de diâmetro ultragrande

A maior vantagem do tubo de aço soldado em espiral de grande diâmetro é sua capacidade de atingir produção de grande diâmetro por meio da tecnologia de soldagem em espiral.

Em comparação com tubos de aço sem costura e alguns tubos soldados com costura reta, a fabricação de tubos de aço soldados em espiral é menos restrita por limitações de diâmetro. Ele pode alcançar uma produção estável de tubos acima de φ3000 mm, tornando-o uma escolha ideal para transmissão de água em grande escala, redes de dutos municipais e projetos industriais.

A ZHONGTIAN fornece soluções personalizadas de tubos de aço de grande diâmetro de acordo com os requisitos do projeto, incluindo diâmetro, espessura da parede, qualidade do material e opções de revestimento.

2. Alta eficiência de transporte para sistemas de grande fluxo

Os sistemas de dutos de grande diâmetro são geralmente projetados para transportar grandes volumes de água, gás ou fluidos industriais.

O tubo de aço SSAW de grande diâmetro fornece uma área de fluxo interno maior, reduzindo a resistência ao fluxo e melhorando a eficiência do transporte. Para projetos de transmissão de longa distância, aumentar o diâmetro da tubulação pode reduzir o número de tubulações paralelas necessárias e otimizar o investimento geral em engenharia.

3. Desempenho estrutural estável sob condições complexas

Tubulações de grande diâmetro podem sofrer pressão externa, movimento do solo e estresse de instalação durante o serviço.

A estrutura soldada em espiral ajuda a distribuir a tensão uniformemente ao longo do corpo do tubo, melhorando a resistência contra deformação, assentamento da fundação e cargas externas. Isso torna o tubo de aço soldado em espiral de grande diâmetro adequado para tubulações enterradas e ambientes geológicos complexos.

4. Soldagem de campo reduzida e construção mais rápida

Para projetos de dutos de longa distância, o número de juntas de campo afeta diretamente a eficiência da construção e a confiabilidade operacional.

O tubo de aço soldado em espiral de grande diâmetro pode ser fornecido em comprimentos padrão mais longos, geralmente 12 metros, com comprimentos personalizados disponíveis de acordo com os requisitos do projeto. Seções de tubos mais longas reduzem os pontos de soldagem em campo, encurtam os períodos de construção e reduzem riscos potenciais de vazamento.

5. Melhor desempenho económico para grandes projetos

Projetos de engenharia de grande diâmetro exigem consideração abrangente do custo do material, custo do transporte e eficiência da instalação.

Comparado com tubos de aço sem costura de grande diâmetro e alguns tubos de costura reta, o tubo de aço SSAW de grande diâmetro oferece melhor desempenho de custo, mantendo o desempenho mecânico necessário, tornando-o amplamente selecionado para grandes projetos de infraestrutura.

6. Seleção de material flexível e espessura de parede

Diferentes ambientes de engenharia exigem diferentes níveis de desempenho de tubos.

A ZHONGTIAN pode fornecer tubos de aço soldados em espiral de grande diâmetro com diferentes tipos de materiais e combinações de espessura de parede, permitindo que os clientes selecionem soluções adequadas de acordo com os requisitos de pressão, condições do solo, meio de transporte e ambiente de serviço.

Principais aplicações

1. Grandes Redes Municipais de Dutos

O tubo de aço soldado em espiral de grande diâmetro é amplamente utilizado em sistemas urbanos de abastecimento de água, tubulações troncais de drenagem, redes de transporte de esgoto, sistemas de coleta de água pluvial e projetos de transferência de água urbana.

Sua grande capacidade de vazão e características econômicas de construção o tornam adequado para grandes projetos de infraestrutura municipal que exigem operação de longo prazo e desempenho estável.

2. Conservação da Água e Engenharia Hidráulica

Projetos de conservação de água em grande escala exigem dutos com alta capacidade de transporte e desempenho estrutural confiável.

O tubo de aço SSAW de grande diâmetro é comumente aplicado em tubulações de conexão de reservatórios, tubulações de pressão de estações de bombeamento, sistemas de controle de enchentes, tubulações de travessia de rios e grandes projetos de desvio de água.

3. Transporte de longa distância de petróleo e gás

Para petróleo bruto, gás natural, transporte de petróleo refinado e sistemas de coleta de campos petrolíferos, dutos de grande diâmetro ajudam a melhorar a eficiência do transporte.

De acordo com os requisitos de pressão do projeto e os padrões internacionais de dutos, materiais como L245, L360, X52, X60 e X70 podem ser selecionados para atender a diferentes condições de dutos.

4. Fundação de estacas de grande diâmetro e engenharia de suporte

Devido ao seu grande tamanho e estabilidade estrutural, o tubo de aço soldado em espiral de grande diâmetro pode ser usado em fundações de pontes, construção de portos, edifícios altos, revestimentos de estacas de grande diâmetro e estruturas de suporte temporárias.

Ele fornece capacidade de suporte confiável e é adequado para projetos que exigem componentes de fundação de grande diâmetro.

5. Ventilação Industrial e Tubulações de Processo

Tubos soldados em espiral de grande diâmetro também são usados ​​em sistemas de ventilação industrial, tubulações de remoção de poeira, sistemas de água de resfriamento de usinas de energia, tubulações de circulação de fábricas de produtos químicos e sistemas de transporte de processos industriais.

O design de grande diâmetro ajuda a melhorar a capacidade de transporte e suporta uma operação industrial eficiente.

6. Corredores de Utilidades Subterrâneas e Projetos de Túneis

Na engenharia subterrânea, o tubo de aço SSAW de grande diâmetro pode ser usado para corredores de serviços públicos abrangentes, sistemas de tubulações de túneis e aplicações de transporte subterrâneo.

Sua capacidade de grande diâmetro ajuda a melhorar a integração da tubulação e otimizar a utilização do espaço subterrâneo.

Processo de Fabricação

1. Preparação de tiras de aço

A produção começa com tiras de aço laminadas a quente selecionadas de acordo com o diâmetro necessário, espessura da parede e qualidade do material.

As tiras de aço são desenroladas, niveladas e processadas nas bordas para garantir dimensões de conformação precisas e condições de soldagem estáveis.

2. Controle de formação de espiral

A tira de aço preparada é continuamente formada em forma de tubo espiral sob parâmetros de produção controlados.

Durante este processo, a circularidade do tubo, a precisão do diâmetro e a estabilidade da formação são cuidadosamente controladas para garantir produtos acabados confiáveis.

3. Soldagem por arco submerso dupla face

As costuras espirais internas e externas são soldadas usando tecnologia de soldagem por arco submerso de dupla face.

Este método de soldagem fornece penetração de solda estável, resistência de conexão confiável e desempenho mecânico consistente para aplicações em tubulações de grande diâmetro.

4. Inspeção e Tratamento de Superfície

Após a soldagem, cada tubo passa por procedimentos rigorosos de inspeção, incluindo testes ultrassônicos, inspeção por raios X, inspeção dimensional e testes de pressão hidráulica.

De acordo com as necessidades do cliente, os tubos podem ser fornecidos com chanfro final, tratamento de superfície e revestimentos anticorrosivos antes do envio.

Proteção anticorrosiva e vida útil

1. Água Subterrânea e Dutos Municipais

Para projetos comuns de abastecimento de água enterrada e drenagem, o tubo de aço soldado em espiral de grande diâmetro pode usar revestimento de alcatrão de carvão epóxi ou revestimento anticorrosivo IPN8710.

Sob condições de instalação adequadas, a vida útil pode geralmente atingir 15–20 anos, dependendo do ambiente do solo e das condições de manutenção.

2. Tubulações de transmissão de longa distância

Para projetos de alto padrão de transmissão de petróleo, gás e água, o revestimento de polietileno de três camadas 3PE é comumente selecionado.

Este sistema de revestimento oferece excelente resistência contra umidade, corrosão do solo e danos externos, com vida útil de mais de 30 anos em condições adequadas.

3. Aplicações externas e industriais

Para tubulações externas, sistemas de ventilação e estruturas de aço, o primer antiferrugem combinado com tinta de superfície pode fornecer proteção eficaz contra corrosão atmosférica.

A vida útil esperada é geralmente de cerca de 10 a 15 anos, dependendo das condições ambientais.

4. Solicitações de Fundação Temporária

Para revestimentos temporários de estacas e aplicações de construção de curto prazo, a simples remoção de ferrugem e o tratamento de pintura podem ser suficientes.

O método de proteção pode ser selecionado de acordo com a duração do projeto e os requisitos ambientais reais.

Guia de seleção

1. Selecione o diâmetro de acordo com os requisitos de fluxo

A seleção do diâmetro do tubo de aço soldado em espiral de grande diâmetro deve ser baseada na capacidade de transporte necessária, taxa de fluxo e projeto do sistema.

Para aplicações de grande fluxo, tubos de aço DN800 e superiores de grande diâmetro são geralmente selecionados para melhorar a eficiência do transporte e reduzir a quantidade de tubulações.

2. Combine a espessura da parede com a pressão e as condições de instalação

Maior pressão de trabalho, profundidade de enterramento mais profunda e condições geológicas mais complicadas exigem espessura de parede mais espessa.

A espessura de parede apropriada deve ser selecionada de acordo com cálculos de engenharia, em vez de simplesmente escolher a opção mais espessa.

3. Escolha o material de acordo com a aplicação

Para projetos municipais gerais de baixa pressão, o Q235B é comumente selecionado.

Para aplicações de média e alta resistência, o Q355B é adequado. Para dutos de transmissão de petróleo e gás, os aços para dutos L245, L360, X52, X60 e X70 são selecionados de acordo com os padrões exigidos.

4. Considere o ambiente de corrosão

Para áreas costeiras, ambientes salinos e sistemas de transporte de meios corrosivos, deve ser selecionada uma proteção anticorrosiva de nível superior.

A seleção adequada do revestimento ajuda a prolongar a vida útil e reduzir os requisitos de manutenção.

5. Otimize o comprimento do tubo para eficiência de construção

Para projetos de dutos de longa distância, seções de tubos mais longas podem reduzir os pontos de soldagem em campo.

ZHONGTIAN pode fornecer comprimentos de tubos personalizados de acordo com as condições de transporte e requisitos de construção.

Por que escolher o tubo de aço soldado em espiral de grande diâmetro ZHONGTIAN?

1. Capacidade profissional de fabricação de tubos de grande diâmetro

ZHONGTIAN é um fabricante e fornecedor profissional de tubo de aço soldado em espiral de grande diâmetro na China, especializado na produção de tubo de aço SSAW de grande diâmetro.

Com tecnologia avançada de soldagem em espiral e capacidade de fabricação flexível, a ZHONGTIAN oferece suporte aos clientes com soluções personalizadas para projetos de infraestrutura, industriais e de energia.

2. Soluções de engenharia personalizadas

ZHONGTIAN fornece soluções personalizadas cobrindo diâmetro, espessura de parede, qualidade do material, comprimento do tubo e tratamento anticorrosivo.

Isso permite que os clientes selecionem produtos adequados de tubos de aço de grande diâmetro para diferentes ambientes operacionais.

3. Sistema de controle de qualidade rigoroso

Desde a inspeção da matéria-prima até o teste do tubo acabado, a ZHONGTIAN aplica procedimentos rigorosos de gestão de qualidade.

Através de testes ultrassônicos, inspeção por raios X, testes hidráulicos e inspeção dimensional, cada tubo é fabricado para alcançar qualidade estável e desempenho confiável.

Perguntas frequentes

1. Qual é a diferença entre tubo espiral de grande diâmetro e tubo de costura reta de grande diâmetro?

O tubo de aço soldado em espiral de grande diâmetro é selecionado principalmente para tubulações de longa distância, projetos enterrados e sistemas de transporte de grande fluxo devido à sua capacidade de fabricação de diâmetro flexível e vantagens de custo.

Tubos com costura reta de grande diâmetro podem ter vantagens em algumas aplicações que exigem alta precisão dimensional ou condições específicas de engenharia. A seleção deve depender dos requisitos do projeto.

2. O tubo de aço soldado em espiral de grande diâmetro pode ser usado acima do solo?

Sim. O tubo de aço SSAW de grande diâmetro pode ser usado para aplicações acima do solo quando estruturas de suporte adequadas são projetadas. Como os tubos de grande diâmetro têm peso considerável, o espaçamento do suporte, o cálculo da carga e os métodos de instalação devem seguir os requisitos do projeto de engenharia para evitar deformações.

3. Qual é o diâmetro máximo do tubo de aço soldado em espiral de grande diâmetro?

ZHONGTIAN geralmente pode fabricar tubos de aço soldados em espiral de grande diâmetro de até φ3620 mm (DN3600). Para requisitos especiais de engenharia, especificações personalizadas de diâmetro maior podem ser discutidas de acordo com as condições do projeto.
