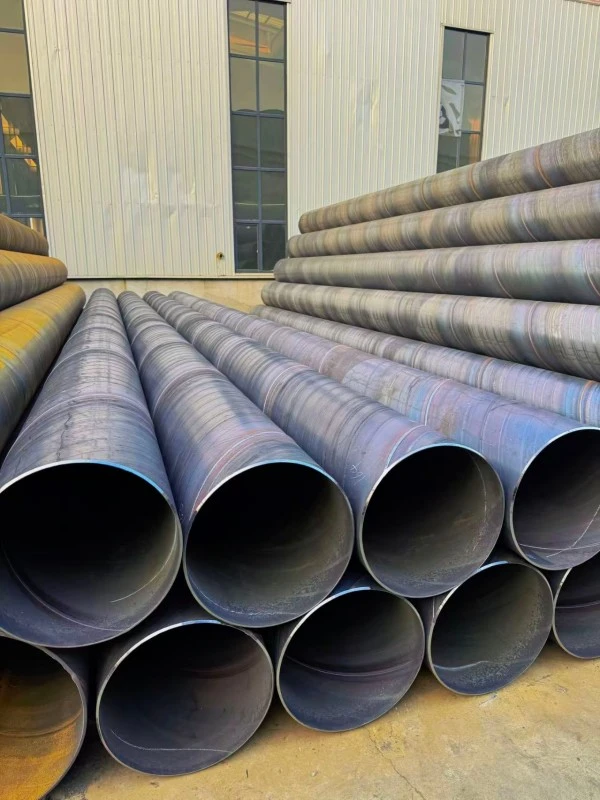

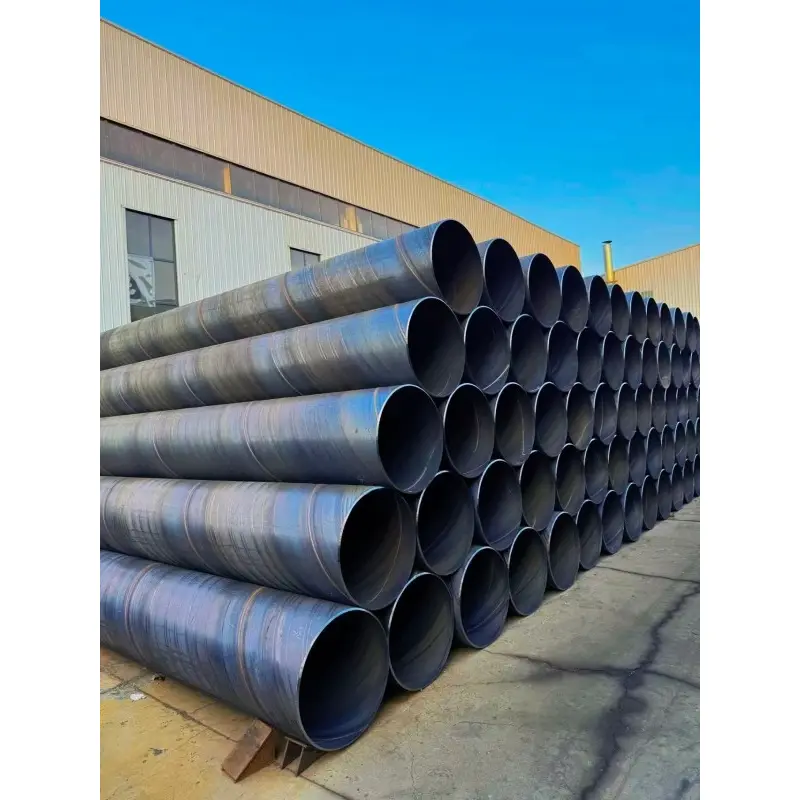

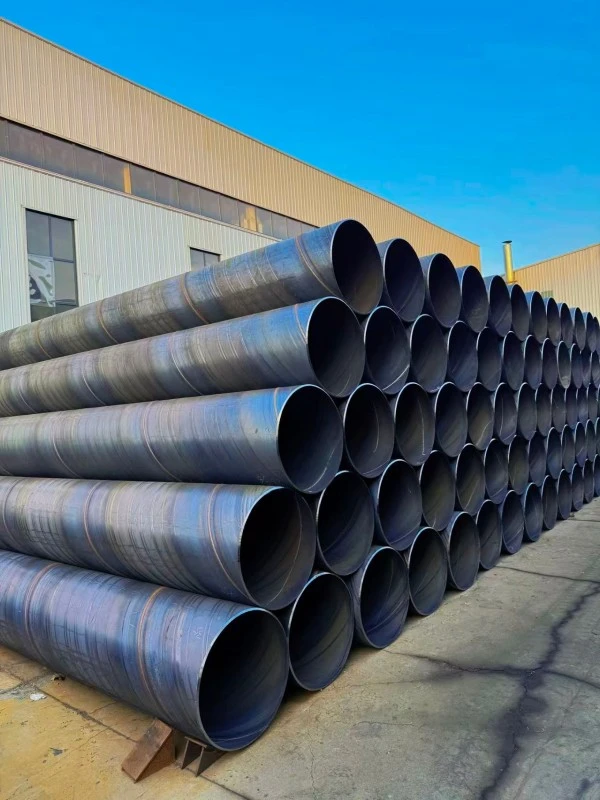

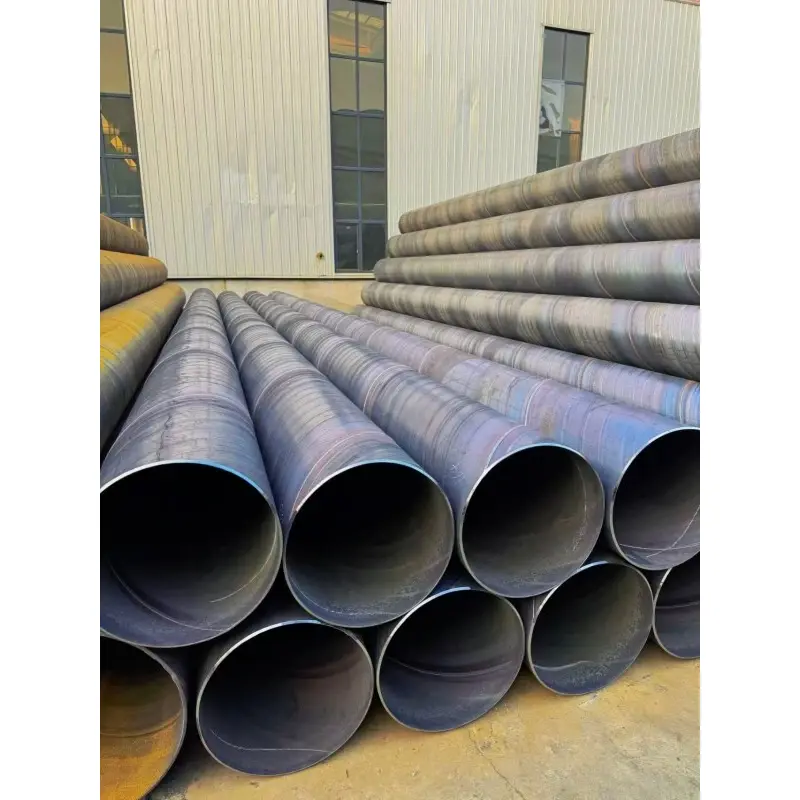

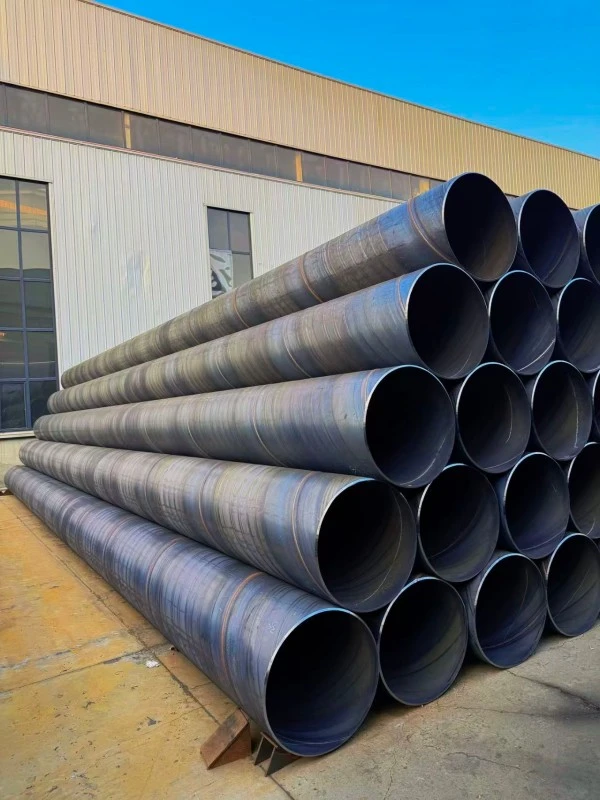

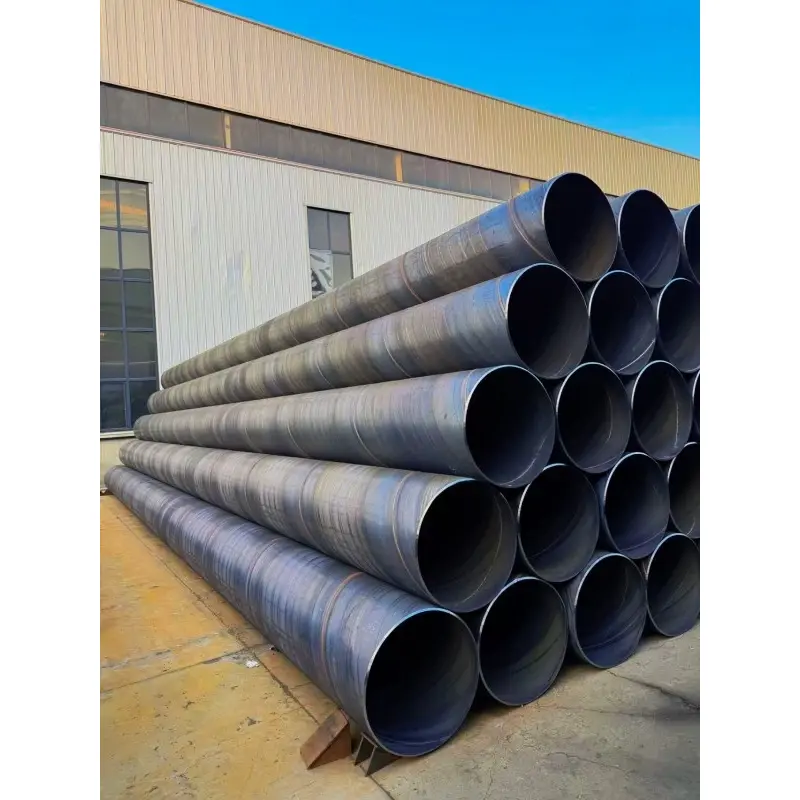

Tubo de aço soldado em espiral de parede fina

O tubo de aço soldado em espiral de parede fina, também chamado de tubo de aço SSAW de parede fina, é um tipo de tubo de aço soldado com costura espiral produzido formando continuamente tiras de aço laminadas a quente em formatos espirais e soldando as costuras internas e externas por meio de soldagem por arco submerso de dupla face.

As principais características deste produto incluem espessura de parede fina, capacidade de grande diâmetro, estrutura leve, alta taxa de utilização de material e desempenho mecânico estável. Em comparação com tubos de aço soldados em espiral de parede espessa, os tubos de aço SSAW de parede fina são usados ​​principalmente em aplicações de baixa pressão onde a construção leve e a operação econômica são importantes.

Na indústria de tubos de aço, tubos com espessura de parede ≤12 mm e diâmetro acima de DN200 são geralmente classificados como tubos de aço soldados em espiral de parede fina. A espessura da parede comumente selecionada é de cerca de 5 mm para tubos DN200, 5–8 mm para tubos DN300–DN800 e 8–12 mm para tubos DN1000 e tubos de diâmetro maior.

Especificações principais

O tubo de aço soldado em espiral de parede fina fornecido pela ZHONGTIAN está disponível em diâmetros externos de φ219 mm a φ3620 mm, cobrindo DN200 a DN3600. A faixa de diâmetro mais comumente usada é DN600–DN2000, que atende aos requisitos de projetos de tubulações municipais e industriais de grande escala.

A espessura de parede disponível inclui 5 mm, 6 mm, 7 mm, 8 mm, 10 mm e 12 mm. Os principais tipos de materiais incluem Q235B, Q355B e L245 de acordo com diferentes requisitos de pressão e condições de aplicação.

O comprimento padrão do tubo é geralmente de 6 a 12 metros, enquanto comprimentos personalizados de 15 a 18 metros também podem ser produzidos de acordo com os requisitos do projeto. Os produtos podem ser fabricados de acordo com os padrões SY/T 5037, GB/T 9711.1 e API 5L PSL1.

A faixa normal de pressão de trabalho é 0,6 MPa, 1,0 MPa e 1,6 MPa, tornando-os adequados para sistemas de transporte de fluidos de baixa e média pressão.

Principais recursos

1. Design leve e instalação eficiente

Devido à sua espessura de parede reduzida, o tubo de aço soldado em espiral de parede fina tem um peso significativamente menor em comparação com os tubos de aço de parede espessa tradicionais com o mesmo diâmetro. A estrutura leve reduz os custos de transporte, os requisitos de elevação e a carga de trabalho de instalação durante a construção de tubulações em grande escala.

Para projetos de transmissão de água de longa distância, sistemas de tubulações municipais e redes de tubulações temporárias, o design leve ajuda a melhorar a eficiência da construção e a reduzir os custos gerais do projeto. É especialmente adequado para projetos onde a velocidade de instalação e a conveniência de transporte são fatores importantes.

2. Boa rigidez do anel e resistência ao assentamento

Embora o tubo de aço SSAW de parede fina adote um design de parede mais fina, sua estrutura soldada em espiral fornece rigidez de anel confiável e resistência à deformação. A costura de soldagem em espiral distribui a tensão de maneira mais uniforme ao longo do corpo do tubo, melhorando a resistência contra pressão externa, movimento do solo e assentamento irregular da fundação.

Para aplicações em tubulações enterradas, esta estrutura ajuda a manter o desempenho estável sob condições normais de instalação e reduz o risco de deformação causada por mudanças no solo.

3. Superfície interna lisa e baixa resistência ao fluxo

O processo de soldagem por arco submerso dupla face fornece qualidade de soldagem estável e melhora a condição da superfície interna do tubo. Em comparação com estruturas soldadas tradicionais, a superfície interna do tubo de aço soldado em espiral de parede fina tem menor resistência ao fluxo.

Esta vantagem o torna adequado para transporte de água, sistemas de ventilação, tubulações de remoção de poeira e sistemas de circulação industrial onde é necessária movimentação eficiente de fluidos ou ar.

4. Solução econômica para dutos de grande diâmetro

O tubo de aço soldado em espiral de parede fina fornece uma solução econômica para aplicações de tubulações de grande diâmetro e baixa pressão. Em comparação com tubos de aço sem costura e alguns tubos soldados com costura reta, os tubos de aço soldados em espiral oferecem maior eficiência de utilização de material e menores custos de fabricação.

Para grandes projetos de infraestrutura que envolvem longas distâncias de tubulações, este produto pode efetivamente reduzir o consumo de aço, as despesas de transporte e o investimento em construção, mantendo ao mesmo tempo um desempenho confiável.

5. Qualidade e inspeção de soldagem confiáveis

O tubo de aço SSAW de parede fina ZHONGTIAN é fabricado usando tecnologia avançada de soldagem por arco submerso de dupla face combinada com procedimentos rigorosos de controle de qualidade.

Durante a produção, cada tubo passa por inspeção dimensional, inspeção de qualidade de solda e teste de pressão hidráulica. De acordo com os requisitos do cliente, testes ultrassônicos e inspeção por raios X podem ser aplicados para verificar o desempenho da soldagem e garantir a qualidade estável do produto.

6. Capacidade flexível de fabricação de grande diâmetro

Uma das principais vantagens do tubo de aço soldado em espiral de parede fina é sua capacidade de atingir produção de grande diâmetro por meio da tecnologia de formação em espiral.

Em comparação com tubos de aço sem costura, os tubos de aço soldados em espiral podem ser fabricados em diâmetros maiores com melhor flexibilidade de produção e eficiência de material. Isso os torna adequados para projetos de engenharia hídrica em grande escala, infraestrutura municipal e projetos de tubulações industriais.

Aplicações de produtos

1. Oleoduto Municipal de Abastecimento de Água e Drenagem

O tubo de aço soldado em espiral de parede fina é amplamente utilizado em sistemas municipais de abastecimento de água e drenagem, incluindo tubulações de transmissão de água urbana, redes de drenagem de águas pluviais, tubulações de esgoto e projetos de desvio de água.

Devido à sua capacidade de grande diâmetro, estrutura leve e custo econômico, este tipo de tubo de aço SSAW oferece uma solução eficiente para construção de tubulações municipais de longa distância. Pode reduzir a dificuldade de instalação e, ao mesmo tempo, atender aos requisitos de transporte de fluidos de grande volume.

2. Sistemas de ventilação industrial e remoção de poeira

O tubo de aço SSAW de parede fina é comumente aplicado em sistemas de ventilação industrial, tubulações de exaustão de fábricas, sistemas de coleta de poeira e redes de fornecimento de ar.

Seu grande diâmetro e superfície interna lisa ajudam a reduzir a resistência ao fluxo de ar e melhorar a eficiência do transporte. É adequado para fábricas, oficinas e instalações industriais que exigem soluções confiáveis ​​de ventilação e remoção de poeira.

3. Irrigação Agrícola e Engenharia Hídrica

O tubo de aço soldado em espiral de parede fina é adequado para sistemas de irrigação agrícola, transporte de água de reservatórios, drenagem de controle de enchentes e outros projetos de engenharia de água de baixa pressão.

O projeto de grande diâmetro permite a transmissão eficiente de água em longas distâncias, enquanto a estrutura leve ajuda a reduzir os custos de instalação e transporte em comparação com soluções de tubos de aço mais pesados.

4. Redes de gasodutos temporárias

Devido às suas características leves e instalação conveniente, o tubo de aço soldado em espiral de parede fina é frequentemente usado para aplicações de tubulações temporárias, incluindo abastecimento de água em canteiros de obras, sistemas de drenagem temporários e projetos de engenharia de curto prazo.

Em comparação com soluções de tubulações permanentes, oferece vantagens em controle de custos, velocidade de instalação e flexibilidade quando as tubulações precisam ser realocadas ou removidas após a conclusão do projeto.

5. Aplicações estruturais leves

O tubo de aço soldado em espiral de parede fina também pode ser usado em aplicações estruturais leves, como grandes fundações de estufas, colunas de suporte, suportes temporários e estruturas auxiliares industriais.

No entanto, é principalmente adequado para aplicações de suporte de carga não primárias e não deve substituir tubos de aço estrutural pesado em projetos que exijam alta resistência mecânica ou condições de carga extremas.

6. Transporte de fluidos industriais de baixa pressão

O tubo de aço SSAW de parede fina pode ser usado para sistemas de transporte de fluidos industriais de baixa pressão, incluindo tubulações de água circulante, tubulações de aquecimento e transporte de líquidos industriais em geral.

Para aplicações com pressão de trabalho inferior a 1,6 MPa, este produto proporciona um equilíbrio prático entre desempenho, eficiência de instalação e custo do projeto.

Processo de Fabricação

1. Preparação de bobinas de aço e processamento de bordas

A produção de tubos de aço soldados em espiral de parede fina começa com bobinas de aço laminadas a quente de alta qualidade. As bobinas de aço são desenroladas, niveladas e processadas através de fresamento de bordas para garantir dimensões de conformação precisas e condições de soldagem estáveis.

A preparação adequada das matérias-primas ajuda a melhorar a precisão do tubo, a consistência da soldagem e a confiabilidade geral do produto.

2. Processo de formação de espiral

Durante a produção, a tira de aço processada entra no equipamento de conformação e é continuamente moldada em uma estrutura de tubo em espiral de acordo com o ângulo de conformação projetado.

A tecnologia de formação em espiral permite que os fabricantes produzam tubos de aço de grande diâmetro com especificações flexíveis, mantendo ao mesmo tempo a utilização eficiente do material.

3. Soldagem por arco submerso dupla face

As costuras espirais internas e externas são soldadas usando tecnologia de soldagem por arco submerso de dupla face.

Este método de soldagem fornece penetração profunda, resistência de solda estável e bom desempenho mecânico. O processo de soldagem garante que a costura em espiral possa suportar a pressão operacional normal e as condições de serviço.

4. Testes Não Destrutivos e Inspeção de Qualidade

Após a soldagem, o tubo de aço SSAW de parede fina passa por procedimentos rigorosos de inspeção, incluindo testes ultrassônicos, inspeção por raios X, medição dimensional e verificação da qualidade da solda.

ZHONGTIAN segue procedimentos de inspeção controlados para garantir que cada tubo atenda aos requisitos do cliente em termos de resistência, precisão e confiabilidade.

5. Teste de pressão hidráulica

O teste hidráulico é realizado em tubos acabados para verificar a resistência à pressão e o desempenho de vazamento.

Os tubos são testados sob condições de pressão específicas, garantindo uma operação confiável durante o transporte de água e outros fluidos de baixa pressão.

6. Corte, Revestimento e Processamento Final

Após a inspeção, os tubos são cortados de acordo com os comprimentos exigidos pelo cliente e preparados para entrega.

De acordo com diferentes ambientes de aplicação, a ZHONGTIAN pode fornecer soluções personalizadas de proteção de superfície, incluindo revestimento epóxi, revestimento IPN8710 e revestimento anticorrosivo 3PE.

Comparação com outros tubos de aço

1. Tubo soldado em espiral de parede fina versus tubo soldado em espiral de parede espessa

O tubo de aço soldado em espiral de parede fina é projetado principalmente para aplicações de baixa pressão com espessura de parede geralmente entre 5–12 mm, enquanto os tubos de aço soldados em espiral de parede espessa são usados ​​para aplicações estruturais mais pesadas e de pressão mais alta.

Em comparação com tubos soldados em espiral de parede espessa, os produtos de parede fina proporcionam menor peso, instalação mais fácil e melhor eficiência de custos, enquanto os tubos de parede espessa proporcionam maior resistência à pressão para ambientes exigentes.

2. Tubo soldado em espiral de parede fina versus tubo soldado com costura reta

Comparado com tubos soldados com costura reta, o tubo de aço SSAW de parede fina tem vantagens na capacidade de produção de grande diâmetro e flexibilidade de fabricação.

Tubos de aço soldados em espiral podem atingir diâmetros acima de φ3000 mm, enquanto tubos com costura reta são geralmente mais limitados na faixa de diâmetro. Portanto, o tubo de aço soldado em espiral de parede fina é frequentemente selecionado para engenharia hídrica em grande escala e projetos de tubulações municipais.

3. Tubo soldado em espiral de parede fina versus tubo de aço sem costura

Comparado com tubos de aço sem costura, o tubo de aço soldado em espiral de parede fina oferece melhor eficiência de custos para aplicações de baixa pressão de grande diâmetro.

Os tubos de aço sem costura são usados ​​principalmente em aplicações especiais e de alta pressão, enquanto os tubos soldados em espiral são mais adequados para projetos de infraestrutura que exigem grande diâmetro, transporte econômico e instalação eficiente.

Proteção anticorrosiva e vida útil

1. Proteção de tubulação de água enterrada

Para aplicações subterrâneas de abastecimento de água e drenagem, o tubo de aço soldado em espiral de parede fina pode ser tratado com revestimento epóxi de alcatrão de carvão ou revestimento anticorrosivo IPN8710.

Sob condições de instalação adequadas, a vida útil esperada pode atingir aproximadamente 15–20 anos, dependendo do ambiente do solo e das condições de manutenção.

2. Proteção do sistema de ventilação interna

Para ventilação interna, exaustão e sistemas de transporte aéreo industrial, a proteção de superfície geralmente inclui revestimento antiferrugem ou tratamento galvanizado a frio.

Este método de proteção fornece resistência à corrosão suficiente para ambientes internos e pode atingir uma vida útil de aproximadamente 10 a 15 anos.

3. Proteção de dutos subterrâneos de alta exigência

Para projetos que exigem maior resistência à corrosão, o tubo de aço SSAW de parede fina pode ser fornecido com revestimento anticorrosivo 3PE.

O sistema de revestimento de polietileno de três camadas oferece proteção aprimorada contra umidade, corrosão do solo e fatores ambientais externos, com vida útil potencial de 25 a 30 anos sob condições adequadas.

Guia de seleção

1. Selecione de acordo com a pressão de trabalho

A seleção de tubo de aço soldado em espiral de parede fina deve primeiro considerar a pressão operacional do sistema de tubulação.

Para aplicações com pressão de trabalho ≤1,6 MPa, tubos de aço soldados em espiral de parede fina são geralmente adequados. Para condições de pressão mais altas acima de 2,5 MPa, são recomendados tubos de aço soldados em espiral de parede espessa ou outras soluções de tubos de alta resistência.

2. Selecione de acordo com o diâmetro e espessura da parede

A espessura de parede necessária deve ser selecionada de acordo com o diâmetro do tubo, condições operacionais e ambiente de instalação.

Por exemplo, as tubulações DN600 geralmente usam espessura de parede de 6 a 8 mm, as tubulações DN1000 geralmente usam espessura de parede de 8 a 10 mm e as tubulações DN1500 ou de diâmetro maior geralmente exigem espessura de parede de 10 a 12 mm.

3. Selecione de acordo com o grau do material

O Q235B é comumente selecionado para aplicações gerais de tubulações de baixa pressão devido ao seu desempenho equilibrado e vantagem de custo.

O Q355B é adequado para projetos que exigem maior resistência, enquanto o L245 é comumente usado para aplicações de transporte por dutos onde são exigidos padrões de materiais específicos.

4. Aplicativos não recomendados

O tubo de aço soldado em espiral de parede fina não é recomendado para oleodutos e gasodutos de alta pressão, sistemas de vapor de alta temperatura, estacas de suporte de carga pesada ou ambientes químicos altamente corrosivos.

Para essas aplicações, os clientes devem selecionar tubos de aço com classificações de pressão mais altas, propriedades mecânicas mais fortes ou resistência à corrosão especializada.

Por que escolher o tubo de aço soldado em espiral de parede fina ZHONGTIAN?

1. Capacidade profissional de fabricação de tubos de aço

ZHONGTIAN é um fabricante e fornecedor profissional de tubo de aço soldado em espiral de parede fina na China, fornecendo soluções personalizadas de tubo de aço SSAW para clientes internacionais.

Com experiência profissional em produção e processos de fabricação maduros, a ZHONGTIAN apoia diferentes projetos de engenharia, incluindo infraestrutura municipal, tubulações industriais e sistemas de transporte de água.

2. Soluções de produtos personalizados

ZHONGTIAN pode fornecer soluções personalizadas de acordo com os requisitos do projeto, incluindo diâmetro do tubo, espessura da parede, comprimento, qualidade do material e tratamento anticorrosivo.

Essa flexibilidade permite que os clientes obtenham produtos de tubo de aço SSAW de parede fina adequados para diferentes ambientes operacionais.

3. Sistema de controle de qualidade rigoroso

Desde a inspeção da matéria-prima até o teste do produto final, a ZHONGTIAN aplica procedimentos rigorosos de gestão de qualidade em todo o processo de produção.

Cada tubo é fabricado com tecnologia de soldagem controlada, procedimentos de inspeção e padrões de teste para garantir qualidade estável e desempenho confiável.

Perguntas frequentes

1. O tubo de aço soldado em espiral de parede fina pode ser usado para estruturas de estufa?

O tubo de aço soldado em espiral de parede fina pode ser usado para grandes fundações de estufas ou colunas de suporte onde é necessário suporte estrutural de maior diâmetro.

No entanto, as estruturas comuns de estufas geralmente usam tubos redondos galvanizados menores ou tubos ovais porque são mais leves, mais fáceis de instalar e mais econômicos para a construção de estufas padrão.

2. Qual é a diferença entre tubo de aço SSAW de parede fina e tubo galvanizado?

O tubo de aço SSAW de parede fina é projetado principalmente para transporte de fluidos de baixa pressão de grande diâmetro e aplicações estruturais leves.

Tubos galvanizados são geralmente tubos de diâmetro menor usados ​​para sistemas de água, andaimes, estruturas de estufas e aplicações de construção em geral. Os dois produtos atendem a propósitos de engenharia diferentes.

3. O tubo de aço soldado em espiral de parede fina se deformará facilmente?

O tubo de aço soldado em espiral de parede fina qualificado tem rigidez de anel e resistência à deformação suficientes quando selecionado e instalado corretamente.

Sob condições normais de operação enterradas ou acima do solo, o tubo pode manter um desempenho estável. No entanto, não deve ser utilizado além da faixa de pressão projetada ou em ambientes de carga pesada e altamente corrosivos.
